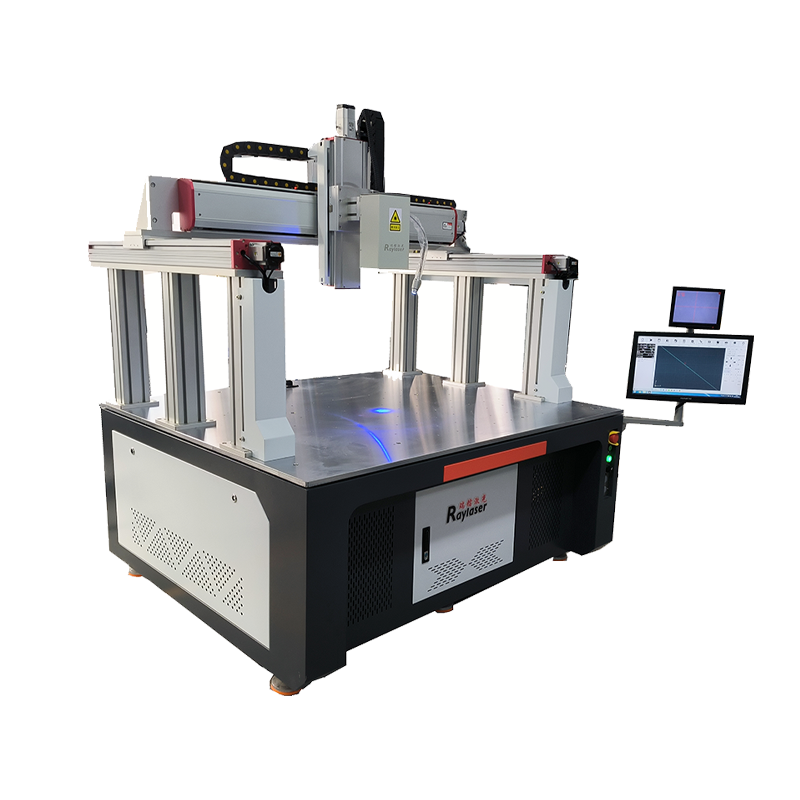

RL-LPFD系列激光焊接機，配置國產或進口500-8000W連續光光纖激光器，搭配多軸聯動激光焊接工作臺，采用了精密焊接控制系統和自動化焊縫跟蹤系統，可實現各種產品的精密焊接，焊接深度可控，焊縫表面更美觀。已廣泛應用在新動力電池、消費電子、太陽能電池板、汽車零件、五金廚具、醫療器械、傳感器、模具、珠寶、眼鏡、不銹鋼門窗等行業。
◆智能化操作平臺，更靈活，更自動化，效率更高。
◆冷卻速度高而得到微細焊縫組織，接頭性能良好。
◆無耗材、(體積小)，柔性加工、運轉成本低。
◆焊縫細、深度大、錐度小、精度高;外觀光滑、平整、美觀。
◆能量密度高，熱輸入低，熱變形小，熔化區和熱影響區窄而熔深大。
◆CCD液晶監視視察系統，能根據紅光指示清晰觀察產品定位和焊接效果。
◆自動化焊縫跟蹤系統，實時跟蹤焊縫形狀，根據焊道狀況及時修正焊炬所處的位量，實現精確焊接，焊接面更美觀。
◆焊接應用更廣泛，對更大工件，寬焊縫工件等實現精密焊接。
| 設備型號 | RL-LPFD1500W-8000W |
|---|---|
| 輸出功率 | 1500W-8000W |
| 激光波長 | 1060-1070nm |
| 功率可調范圍 | 10%-100% |
| 調制頻率 | 20KHz |
| 冷卻方式 | 水冷 |
| 光纖芯徑 | 30/50/100um |
| 焊接深度 | ≤10mm(視材料) |
| XYZ行程 | XYZ：600*300*400mm |
| 重復定位精度 | 0.025mm |
| 運動方式 | 多軸聯動 |
| 控制方式 | 板卡 |
| 環境要求 | 溫度： 0℃～50℃ /濕度：5%～80% |
| 光斑可調范圍 | 0.1-5mm |
| 觀察系統 | CCD焊接監控屏幕顯示 |
| 焊接頭類型 | QBH雙擺動 |
| 標準外形尺寸 | 1050*1000*1700mm |
| 電力要求 | 220V/380V 50Hz/60Hz |
| 設備功耗 | 12KW |
| 設備主體顏色 | 白色/灰色 |
| 設備重量 | 300KG |
| 非標設計 | 支持非標定制方案 |
